Furação em tubulações pressurizadas (Trepanação ou picagem)

Esse sistema consiste em perfurar a tubulação com equipamento perfuratriz tipo "Hot Tape Machine", para fins de derivações de 3/4" à 10" e/ou introduzir dispositivos de controle de diversos parâmetros operacionais, como medidores de vazão, pressão, sensores de temperatura, etc.

Furação em Duto GLP



Vantagens, todo o procedimento sem a necessidade de interrupção do sistema operante, sem parada do fluxo, sem despressurização do sistema e sem que ocorram vazamentos. Eliminando assim, aquela longa espera por uma parada geral, e evitando a perda do produto que circula na tubulação.

Essas perfurações podem ser feitas independentemente do produto que circula nelas, podendo ser executadas em redes de água, ar comprimido, vapor, óleo, gás glp, etc.





Procedimentos de uma picagem ou furação em carga













1-Fixa-se na tubulação um carretel com extremidade em flange ou roscada no diâmetro desejado.

Furação em duto de água gelada

2-Instala-se, em seguida, uma válvula flangeada ou roscada de passagem plena. Realiza-se um teste hidrostático no conjunto para verificar possíveis vazamentos em solda e conexões.

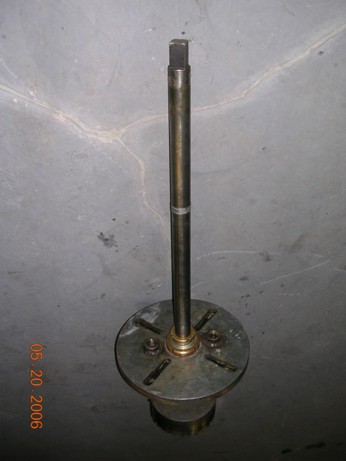

3-Acopla-se, a seguir, o equipamento de perfuração dotado de perfeito sistema de vedação.

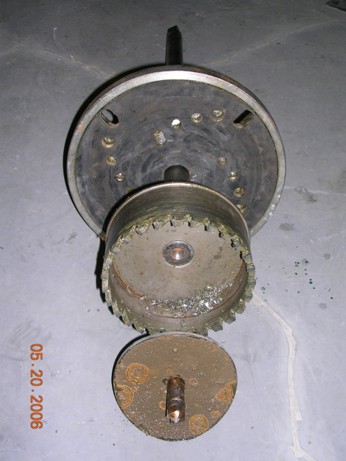

4-Procede-se à perfuração da tubulação com a retirada da calota no diâmetro previsto.
